 | Klassische Gitarren und Stahlsaiten Gitarren mit durchbrochenen Kopfplatten haben meist Beinwellen-Mechaniken mit einem Lochabstand von 35mm. Diese freihändig herzustellen ist recht mühsam und risikoreich. Hier soll diese Vorrichtung Abhilfe schaffen. Klassische Gitarren und Stahlsaiten Gitarren mit durchbrochenen Kopfplatten haben meist Beinwellen-Mechaniken mit einem Lochabstand von 35mm. Diese freihändig herzustellen ist recht mühsam und risikoreich. Hier soll diese Vorrichtung Abhilfe schaffen. An zwei Aufnahmeplatten befinden sich drei Laschen mit Bohrbuchsen drarauf. Über je zwei Schrauben sind die Borhbuchsen mit den Aufnahmeplatten verbunden. Befestigt man nun die Aufnahmeplatten mit Schraubzwingen am Gitarrenkopf, behalten die Bohrbuchsen den richtigen Abstand zueinander und gewährleisten eine sichere Fürhung der Bohrer. |
Klassische Gitarren und Stahlsaiten Gitarren mit durchbrochenen Kopfplatten haben meist Beinwellen-Mechaniken mit einem Lochabstand von 35mm. Diese freihändig herzustellen ist recht mühsam und risikoreich. Hier soll diese Vorrichtung Abhilfe schaffen.

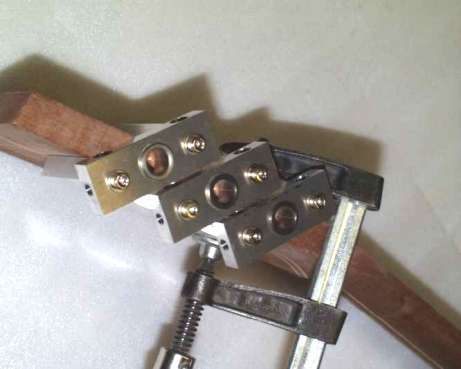

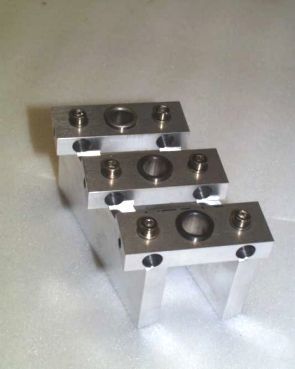

Klassische Gitarren und Stahlsaiten Gitarren mit durchbrochenen Kopfplatten haben meist Beinwellen-Mechaniken mit einem Lochabstand von 35mm. Diese freihändig herzustellen ist recht mühsam und risikoreich. Hier soll diese Vorrichtung Abhilfe schaffen. An zwei Aufnahmeplatten befinden sich drei Laschen mit Bohrbuchsen drarauf. Über je zwei Schrauben sind die Borhbuchsen mit den Aufnahmeplatten verbunden. Befestigt man nun die Aufnahmeplatten mit Schraubzwingen am Gitarrenkopf, behalten die Bohrbuchsen den richtigen Abstand zueinander und gewährleisten eine sichere Fürhung der Bohrer.
