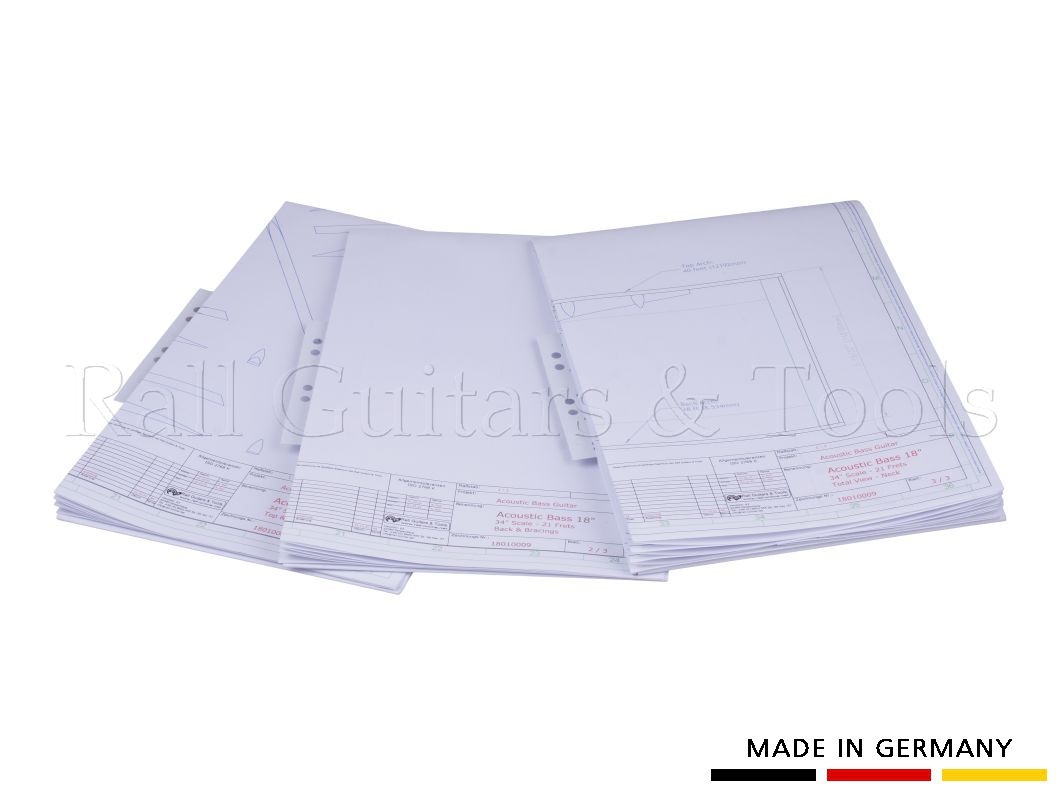

Akustik Gitarren-Bass 18" Korpusbreite, 34" (864mm) Mensur, 14. Bund HalsübergangDrei maßgenaue Papier Farb-Ausdrucke 1:1 in DIN A0 ca. 840 x 1189mm1. Blatt Decke und Beleistung2. Blatt Boden und Beleistung 3. Blatt Totalansicht 1:1 Front / Seite, Hals, Griffbrett, HalsverbindungRückenlänge:588,5mm [23-11/64"]Obere Breite: 318,07mm [12-1/2"]Taille: 276mm [10-55/64"]Untere Breite: 457.2mm [18"]

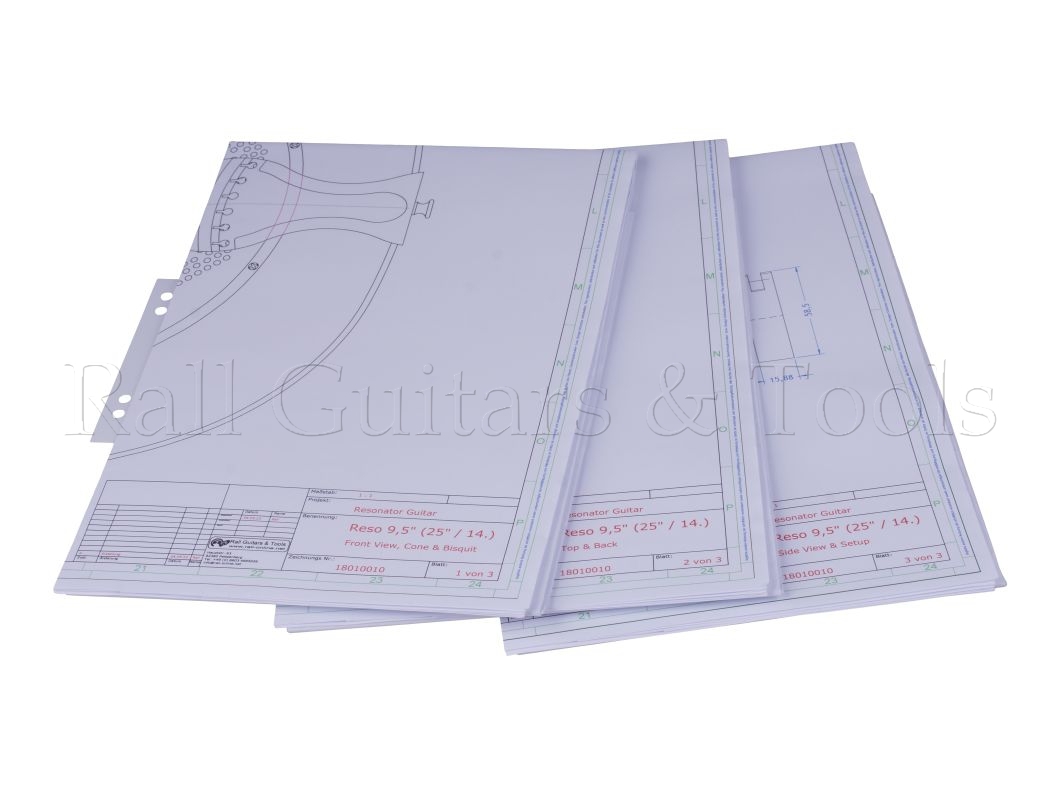

Bauplan für eine Akustik Resonator Gitarre mit 9,5" Biscuit Cone - 14" Korpusbreite, 25" (635mm) Mensur, 14. Bund HalsübergangDrei maßgenaue Papier Farb-Ausdrucke 1:1 ca. 840 x 1189mm1. Blatt Vorderansicht, Cone & Bisquit2. Blatt Decke und Boden 3. Blatt Saitenansicht und SetupRückenlänge:[19-3/4"] 501,65mmObere Breite: [10-3/16"] 258,84mmTaille: [9-15/64"] 234,61mmUntere Breite: [14"] 355,65mm

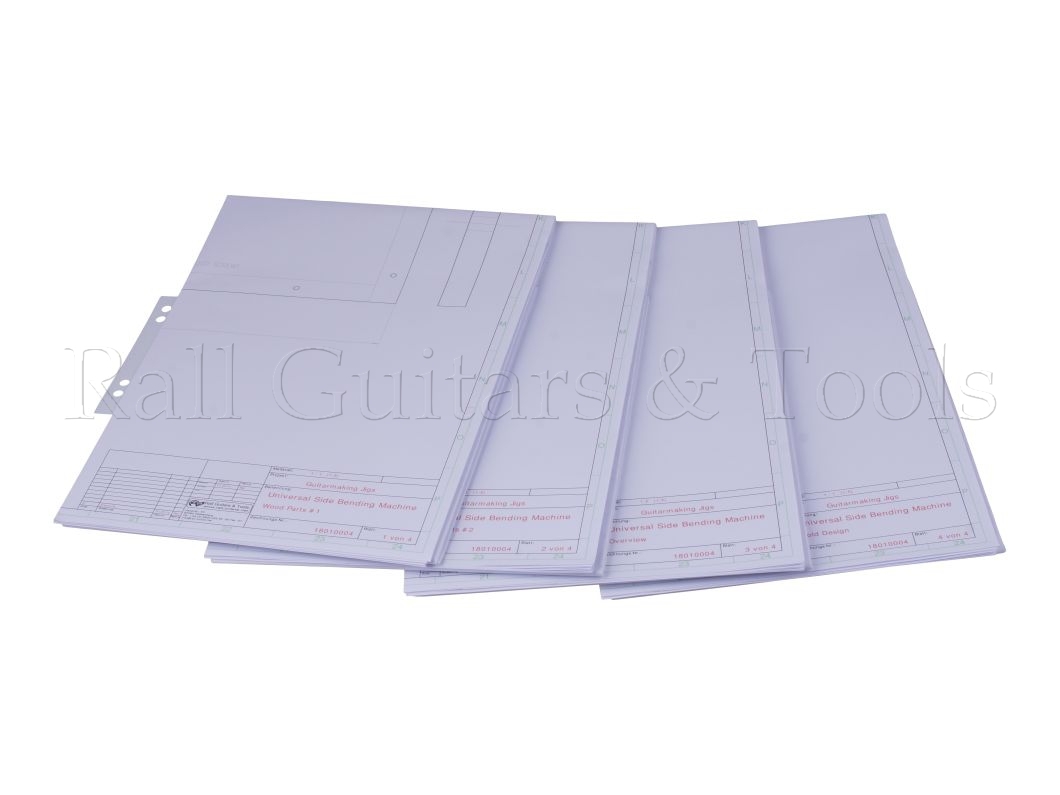

Bauplan des "Fox Benders" nach US-Vorbild Überarbeitete Version für Heizmatten (keine Glühlampen) enthält sowohl die Normale Version als auch die Cutaway Baupläne Max Zargenbreite 6" (152,4mm) Blatt 1: Holzteile Seitenwand + Cutaway Arm Blatt 2: Holzteile Front / Boden + Pressbalken Blatt 3 : Zusammenbauzeichnungen Blatt 4: Beispielkonstruktion Zargenform Maßstab 1:1 Je Blatt ca. 840x1189mm 4-teilig

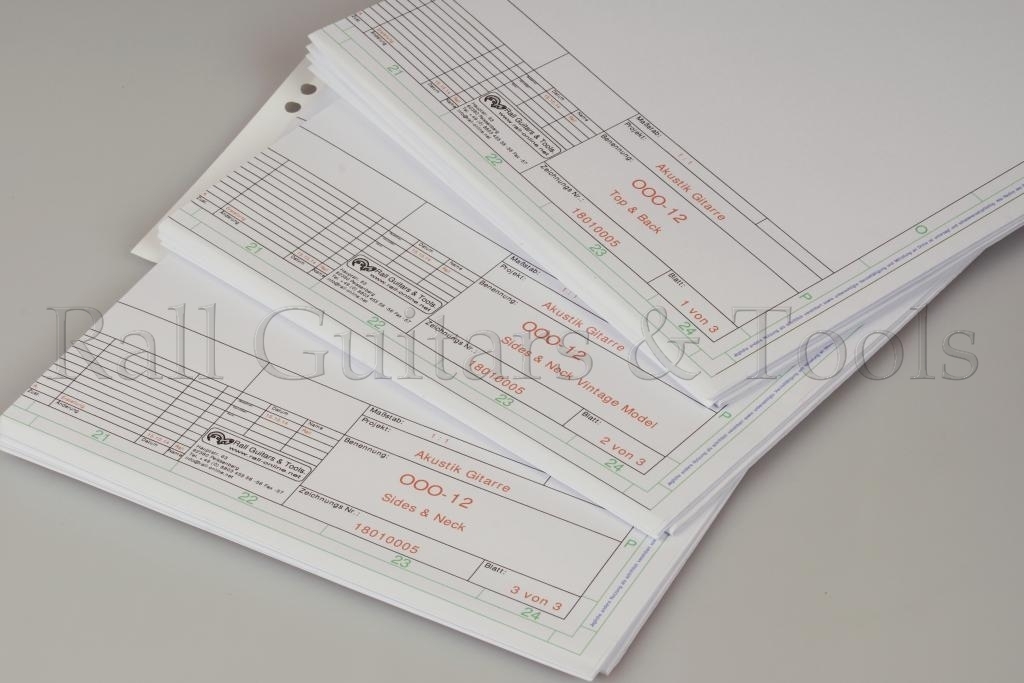

24,9" (630mm) Mensur, 25,34" (643,6mm) Mensur12. Bund Halsübergang3 verschiedene KopfplattenformenDrei maßgenaue DINA-0 Ausdrucke1. Blatt Decke und Boden2. Blatt Zarge und Hals Vintage Model, Pyramid Brücke, 3. Blatt Zarge und Hals Standard BrückeKompatibel zur angebotenen Außenform 19170017Rückenlänge: 519mm [20.437"]Obere Breite: 273mm  [10.755"] Untere Breite: 381mm [15.000"]Maßstab 1:1Je Blatt ca. 840x1189mm3-teilig

Gitarrenbauplan 000 Modell, 24,9" (630mm) Mensur, 14. Bund HalsübergangDrei maßgenaue DINA-0 Ausdrucke1. Blatt Decke und Boden2. Blatt Zarge und Hals geschlossene Kopfplatte3. Blatt Zarge und Hals FensterkopfplatteKompatibel zur angebotenen Außenform 19170018Rückenlänge:492mmObere Breite: 289 (285) mmUntere Breite: 387 (380) mmMaßstab 1:1Je Blatt ca. 840x1189mm3-teilig

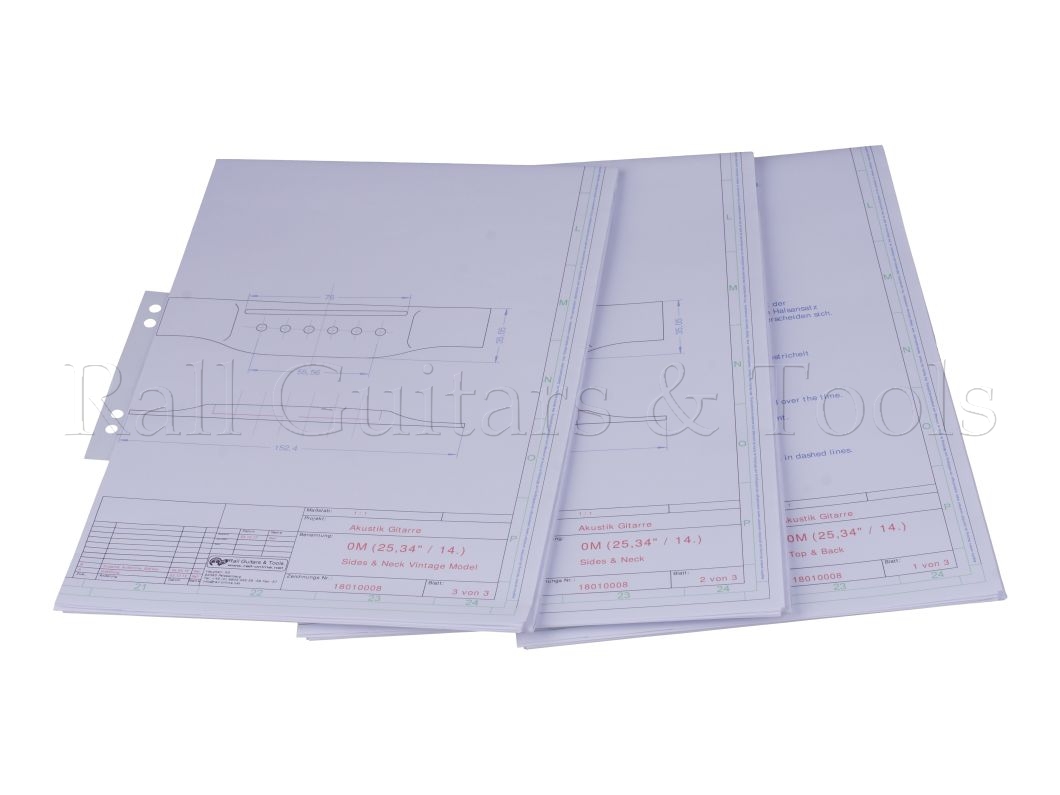

Gitarrenbauplan Orchestra Modell, 25,34" (644mm) Mensur, 14. Bund HalsübergangDrei maßgenaue DINA-0 Ausdrucke1. Blatt Decke und Boden2. Blatt Zarge und Hals geschlossene Kopfplatte3. Blatt Zarge und Hals FensterkopfplatteKompatibel zur angebotenen Außenform 19170018Rückenlänge:492mmObere Breite: 289 (285) mmUntere Breite: 387 (380) mmMaßstab 1:1Je Blatt ca. 840x1189mm3-teilig

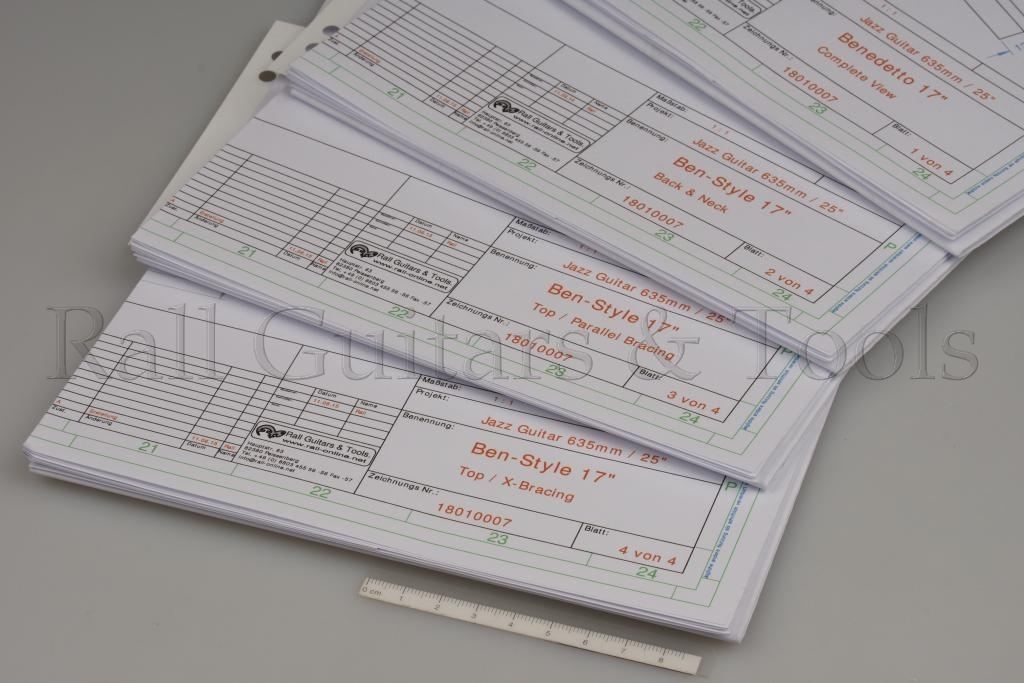

Gitarrenbauplan Jazz Gitarre Ben-Style 17"25" (635mm) Mensur3 verschiedene KopfplattenformenVier maßgenaue DINA-0 Ausdrucke1. Blatt Gesamtansicht mit Seitenansicht2. Blatt Boden, Wölbungsschnitte, Hals, Halsansatz,3. Blatt Decke, Wölbungsschnitte, V-Beleistung, Rückansicht4. Blatt Decke, Wölbungsschnitte, X-Beleistung, ZargeKompatibel zur angebotenen Außenform 19170030Rückenlänge: 527,05mm [20-3/4"]Obere Breite: 323,88mm [12-3/4"]Taille: 266,54mm [10-1/2"]Untere Breite: 431,81mm [17"]Maßstab 1:1Je Blatt ca. 840x1189mm4-teilig

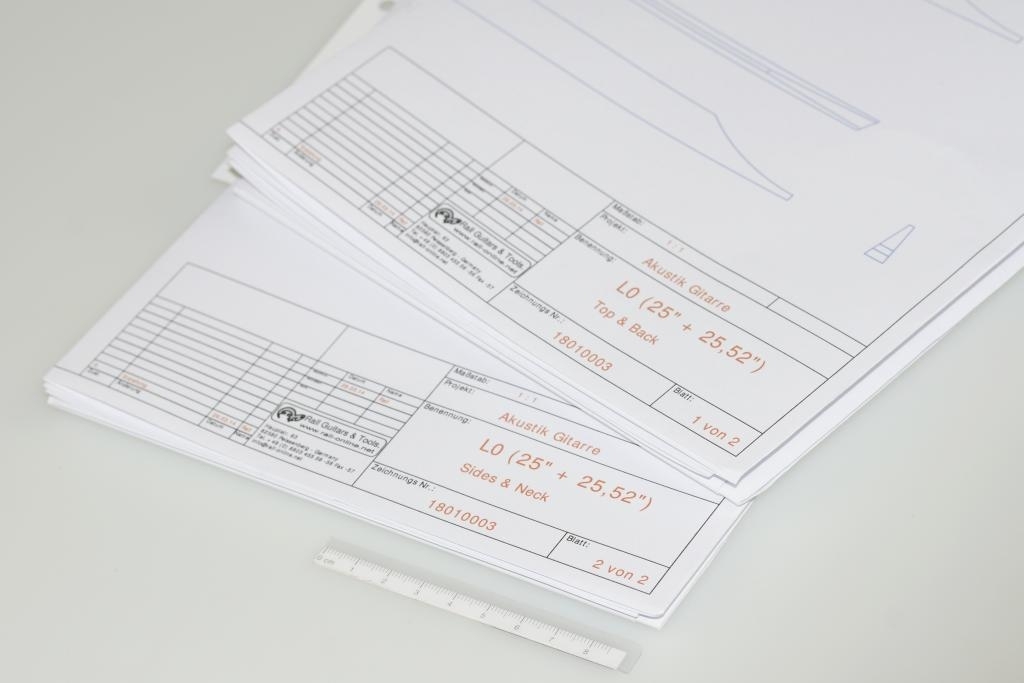

Mensur, 12. Bund Halsübergang25.000"(635.00mm) bzw.25.52" (648.21mm)Zwei maßgenaue DINA-0 Ausdrucke1. Blatt Decke, Hals, Zargen2. Blatt Decken- & Bodenbeleistung, BalkenRückenlänge: 489mmObere Breite: 268,8mmUntere Breite: 362mm (14,25")Maßstab 1:1Je Blatt ca. 840x1189mm2-teilig

25,312" (642,9mm) Mensur, 14. Bund HalsübergangZwei maßgenaue DINA-0 Ausdrucke in SW1. Blatt Decke, Hals, Zargen2. Blatt Decken- & Bodenbeleistung, BalkenKompatibel zur angebotenen Außenform 19170028Rückenlänge:535mmObere Breite: 314,4mmUntere Breite: 428mm (16,85")Maßstab 1:1Je Blatt ca. 840x1189mm2-teilig

Der Plan entstand für ein Hilfsprojekt für Flüchtlinge aus Eritrea im Jan. 2015 in Peißenberg Obb.Jede nichtkommerzielle Nutzung ist ausdrücklich erlaubt und erwünscht.Fragen und Anregungen gerne an den Autor (A. Rall) Bei YouTube steht ein kleiner Film über das Ergebnis: https://www.youtube.com/watch?v=R3KTudhdZfw Plan mit freundlicher Genehmigung (Creative Commons license) von Andreas RallStimmung: Saite (Daumen) „d’ / D 4“ (0,012")  Saite „e’ / E 4“                    (0,012") Saite „g / G 3“                     (0,018") Saite „a / A 3“                     (0,016") Saite „c / C 4“                     (0,012") Saite (wenn vorhanden) „C 4“; evtl. Oktave "C 3" 0,028w)Drücken sie bitte den untenstehenden Link zum Download:
